JIC nối mặt phẳng
2J9 phụ kiện adapter là 90 độ JIC nam 37 độ hình nón để nữ JIC 37 độ an toàn. Kích thước hoàn chỉnh kích thước được thể hiện dưới đây trên bảng dữ liệu kỹ thuật. Phụ kiện adapter được sản xuất theo bản vẽ hoặc nhu cầu đặc biệt của khách hàng. Tiêu chuẩn sản xuất của chúng tôi là chiến thắng mà là giống như Eaton.
Bấm vào đây để gửi e-mail!
-
Một phần không.: 2J9(90°JIC Nam 74°Nón để JIC Nữ 74°Ghế)
Hình dạng và straights được sản xuất theo thành phần vật liệu mong muốn của bản vẽ hoặc khách hàng’ yêu cầu.
Phụ kiện YH được sản xuất phù hợp với SEA, BS, AS, ANSI và tiêu chuẩn DIN
Có sẵn cho ép đùn, giả mạo
Có thể sử dụng với thép, đồng và ống thủy lực nhôm đó là ngọn lửa
Sản phẩm chất lượng lâu dài với giá cả hợp lý cung cấp
-
Lôi

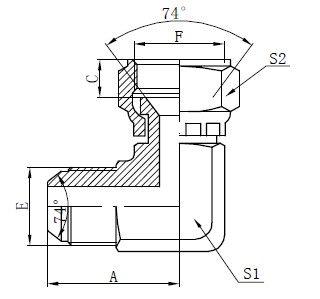

Bảng dữ liệu kỹ thuật
代号
PART NO.
螺纹 THREAD
尺寸 Kích thước
E
F
Một
C
S1
S2
2J9-04
U7/16"X20
U7/16"X20
24.5
8.5
11
17
2J9-05
U1 / 2"X20
U1 / 2"X20
24.5
9.5
11
19
2J9-06
U9/16"X18
U9/16"X18
29
10
14
19
2J9-06-08
U9/16"X18
U3 / 4"X16
33
11
19
24
2J9-08-06
U3 / 4"X16
U9/16"X18
33
10
19
19
2J9-08
U3 / 4"X16
U3 / 4"X16
33
11
19
24
2J9-08-10
U3 / 4"X16
U7 / 8"X14
37
11
22
27
2J9-10
U7 / 8"X14
U7 / 8"X14
37
11
22
27
2J9-10-08
U7 / 8"X14
U3 / 4"X16
37
11
22
24
2J9-10-12
U7 / 8"X14
U1.1/16"X12
43
13.5
27
32
2J9-12
U1.1/16"X12
U1.1/16"X12
43
13.5
27
32
2J9-12-10
U1.1/16"X12
U7 / 8"X14
43
11
27
27
2J9-12-16
U1.1/16"X12
U1.5/16"X12
52
14.5
33
41
2J9-16
U1.5/16"X12
U1.5/16"X12
52
14.5
33
41
2J9-16-20
U1.5/16"X12
U1.5 / 8"X12
59
15.5
44
50
2J9-20-16
U1.5 / 8"X12
U1.5/16"X12
59
14.5
44
41
2J9-20
U1.5 / 8"X12
U1.5 / 8"X12
59
15.5
44
50
2J9-20-24
U1.5 / 8"X12
U1.7 / 8"X12
61
18.5
50
55
2J9-24-20
U1.7 / 8"X12
U1.5 / 8"X12
61
15.5
50
50
2J9-24
U1.7 / 8"X12
U1.7 / 8"X12
61
18.5
50
55
2J9-32
U2.1 / 2"X12
U2.1 / 2"X12
66
24.5
65
75
